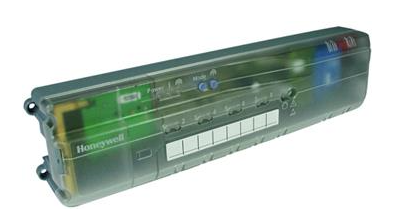

Honeywell EvoHome Regulátor podlahového vytápění HCE80R, releový výstup, 5 zón, bez antény, bezdráto
Popis výrobku
Zónový regulátor pro 5 zón, externí anténa, bezdrátová komunikace s řídící jednotkou EvoTouch, HCW82 a HCF82, reléový výstup. Zónové regulátory jsou použitelné pro individuální zónovou regulaci prostorové teploty. Komunikace s ostatními bezdrátovými komponenty ve frekvenčním pásmu 868 MHz. Aplikacemi jsou podlahové vytápění/chlazení a regulace otopných těles. Každá zóna může být regulovatelná bezdrátovým prostorovým čidlem s korekcí nebo bez korekce. Díky použitým komponentům systému HCW82/HCF82 je naměřená pokojová teplota přenášena do zónového regulátoru. Základní konfigurace každého regulátoru HCE80/HCC80/HCE80R a HCC80R je pro 5 zón, použitím rozšiřujícího modulu HCS80 je možné rozšíření na 8 zón. Hlavní rysy: · 5 nezávislých teplotních zón, je možné rozšířit na 8 zón · Na každou zónu mohou být připojeny až 3 pohony (konektory – jinak do max. proudové zátěže) · Možné použítí termoelektrických pohonů bez napětí normálně otevřené nebo uzavřené · Integrované relé čerpadla · Zpětná vazba na zdroj tepla: – Analogový výstup (pouze HCE80 / HCC80) – Integrované relé se samonastavitelným kontaktem 42 V AC/DC (pouze u HCE80R / HCC80R) – Bezdrátový přenos do reléové jednotky HC60NG/R6660D · Zónový regulátor je možno přepínat mezi vytápěním a chlazením · Až pro 3 zónové regulátory může být použita pouze jedna externí anténa · Typy s integrovanou nebo externí anténou · Rychlá montáž termoelektrických pohonů svorkami · Inteligentní regulační algoritmus fuzzy logiky · Jednoduchá diagnostika bezdrátového přenosu · Indikace provozního stavu světelnými LED Specifikace: Dvoutlačítkové ovládání Přepínač pro pohony bez napětí otevřené/uzavřené Kontrolní LED stavu jednotlivých zón Kontrolní LED stavu otevření ventilu Stálá kontrola bezdrátové RF komunikace Možné sběrnicové propojení až 3 zónových regulátorů, pro tento systém stačí pouze jedna integrovaná nebo externí anténa Nastavení: Algoritmus regulace založený na fuzzy logice Fyzické vstupy: Připojení externí antény HRA80 Vstup pro přepínač vytápění/chlazení Fyzické výstupy: 15 konektorů pro připojení pohonů MT4-230 (jinak do max. proudové zátěže) Výstup pro čerpadlové relé Analogová zpětná vazba na zdroj tepla u zónových regulátorů HCE80, HCC80, připojení do MCR, Panther, Tiger, Smile, Excel Reléová zpětná vazba u zónových regulátorů HCE80R, HCC80R (beznapěťový kontakt max. 42 V) Montáž: Na DIN lištu nebo na zeď Svorkovnice: Konektory s klipem Napájení: 230 Vac, 50Hz, 1750 VA s možností připojení čerpadla (max. 6 A) http://ufh.ecc.emea.honeywell.com
