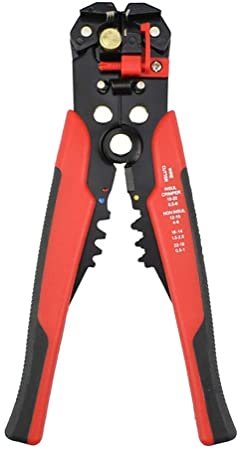

LARX Boční odizolovací kleště na kabely, balení 1 ks
Popis výrobku
Odizolovacími kleštěmi se odizolovávají kabely na uhlíkové fólie.Informace k instalaci:
Potřebný materiál:
LARX uhlíková fólie 100 W/m2 (LARX-CF100W050S)
nebo
LARX uhlíková fólie 180 W/m2 (LARX-CF180W050S)
nebo
LARX odolná uhlíková fólie 150 W/m2 (LARX-RF150W050S)
LARX TOUCH nebo Wi-Fi termostat (LARX-TERM-TOUCH, LARX-TERM-WIFI-T)
Butylová izolační páska na hrany a konektory 5 cm (LARX-BT005S020L)
Žabkové připojovací konektory na fólie (LARX-CLAMP001X20P)
Připojovací vodiče 2,5 mm2 - hnědý a modrý (LARX-WBROWN-25D025L, LARX-WBLUE-25D025L)
Zemnící síť (pouze v koupelnách a místnostech se zvýšenou vlhkostí)
LARX ochranná a izolační PE fólie s tloušťkou 0,2 mm
Lepící páska LARX UHLÍKOVÉFÓLIE.CZ
LARX topná rohož
Potřebné nářadí:
Krimpovací kleště na konektory (LARX-CLAMPPLIER001)
Odizolovací kleště
Štípací kleště
Nůžky
Odlamovací nůž
Šroubovák
Svinovací metr
Multimetr
Termokamera nebo bezkontaktní teploměr
Aplikace přímo pod plovoucí krytinu:
Stručný postup aplikace přímo pod plovoucí krytinu (více v podrobném návodu)
Na vyčištěnou podlahovou plochu bez nerovností položte podkladní Hobru. Slouží jako kročejová a tepelná izolace. Napájecí kabely LARX uhlíkové fólie se ukládají do drážek vyřezaných v této podkladní desce.
Podle projektu naměřte a nastříhejte pruhy LARX uhlíkové fólie.
Položte LARX uhlíkovou fólii na určené místo a zajistěte jí proti posunutí.
Krimpovacími kleštěmi nalisujte konektory na fólii. Dbejte na to, aby byl konektor v místě měděného pásku.
Proveďte kontrolní měření odporu před pokládkou dle Záručního listu.
Odizolujte připojovací vodiče. U prvního pruhu vodiče odizolujte na konci, v případě dalších pruhů LARX uhlíkové folie vodiče odizolujte průběžně. Lisovacími kleštěmi zalisujte vodič do konektoru.
Čtyřmi butylovými páskami (obdélníky 8 x 5 cm) zaizolujte s přesahem alespoň 1 cm konektory. Na opačném konci LARX uhlíkové fólie zaizolujte měděné pásky vždy jedním přehnutým obdélníkem butylové pásky.
Připravte drážky v podkladních deskách a uložte do nich kabely a případně i izolované konce LARX uhlíkové fólie.
Odborná osoba s osvědčením dle vyhlášky 50/1978 sb. §6 provede zapojení LARX odolné uhlíkové fólie do instalační krabice nebo do termostatu.
V případě více pruhů LARX uhlíkové fólie v jedné místnosti je možné tyto pruhy paralelně spojovat.
Pro podlahové vytápění je nutné do drážky v podkladní desce přímo pod LARX odolnou uhlíkovou fólií umístit podlahové čidlo termostatu a zajistit proti posunutí.
Všechny pruhy LARX uhlíkové fólie překryjte ochrannou a izolační PE fólií s minimální tloušťkou 0,2 mm.
Proveďte kontrolní měření odporu dle Záručního listu a zakreslete pozice jednotlivých pruhů LARX uhlíkové fólie, vodičů, zapojení a přístrojů.
Vše zkontrolujte a položte skládanou podlahovou krytinu dle instrukcí výrobce.
Aplikace pod potěr:
Stručný postup aplikace pod anhydrit / beton / Fermacell (více v podrobném návodu)
LARX odolná uhlíková fólie se pokládá zpravidla na tepelnou izolaci (podlahový polystyrén).
Podle projektu naměřte a nastříhejte pruhy LARX odolné uhlíkové fólie.
Položte LARX odolnou uhlíkovou fólii na určené místo a zajistěte jí proti posunutí.
Krimpovacími kleštěmi nalisujte konektory na fólii. Dbejte na to, aby byl konektor v místě měděného pásku.
Proveďte kontrolní měření odporu před pokládkou dle Záručního listu.
Odizolujte připojovací vodiče. U prvního pruhu vodiče odizolujte na konci, v případě dalších pruhů LARX odolné uhlíkové folie vodiče odizolujte průběžně. Lisovacími kleštěmi zalisujte vodič do konektoru.
Dvěma butylovými páskami zaizolujte střižnou hranu s konektory. Opačný konec LARX odolné uhlíkové fólie zaizolujte jednou páskou přehnutou napůl. Zajistěte vodiče proti posunutí.
Odborná osoba s osvědčením dle vyhlášky 50/1978 sb. §6 provede zapojení LARX odolné uhlíkové fólie do instalační krabice nebo do termostatu.
V případě více pruhů LARX odolné uhlíkové fólie v jedné místnosti je možné tyto pruhy paralelně spojovat.
Všechny LARX odolné uhlíkové fólie překryjte ochrannou a izolační PE fólií s minimální tloušťkou 0,2 mm.
Pro podlahové vytápění je nutné na PE fólii přímo nad LARX odolnou uhlíkovou fólií umístit podlahové čidlo termostatu a zajistit proti posunutí.
V koupelnách musí být nad LARX odolnou uhlíkovou fólií na PE fólii položena zemnící síť připojená na ochranné pospojení.
Proveďte kontrolní měření odporu dle Záručního listu a zakreslete pozice jednotlivých pruhů LARX odolné uhlíkové fólie.
Vše zkontrolujte a zalijte podlahu dle technologického postupu výrobce. Doporučená tloušťka anhydritu nebo betonu nad LARX odolnou uhlíkovou fólií je 45 mm. Minimální tloušťka desek Fermacell je dle výrobce 25 mm.
