Popis výrobku

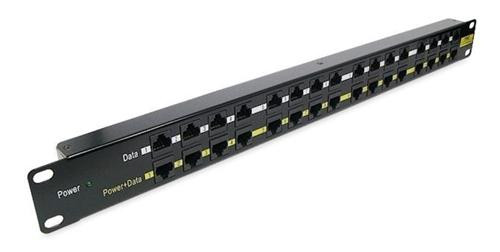

Panel integrující 16 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení.
Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)
-provedení 19" rack
-LED kontrolka pro vizuální monitoring provozu
-vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu
-vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
-vstup pro napájecí konektor (jack 2.5 mm center positive, 1ks součástí dodávky)
Použití:
Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).
Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)
Rozhraní:
16x RJ45 konektor pro připojení do LAN (Data)
16x RJ45 konektor pro sloučený výstup (Data+Napájení)
Technické parametry:
Rozsah vstupního napájení: 0-240V AC 50/60Hz
Výstup: dle typu a výkonu připojeného
napájecího adaptéru
Data páry: 1/2 & 3/6
Napájení páry: 4/5 (+) & 7/8 (-)
OCP ochrana: vratná pojistka RF60 na
každém portu
(650mA, +15%/-10%)
Data in konektor: pro připojení PC/HUB/Switch
Váha: 0.68Kg
Rozměry: 482.6mm x 44.3mm x 21.8mm
LAN: 10/100Mbps
Normy: TIA/EIA 568 Cat.5
Konektory: RJ-45
Vstup napájení: svorkovnice + 2.5/5.5mm jack (1ks součástí dodávky, obr.)
Provozní teplota: 0~40°C
Skladovací teplota: -40~70°C
Provozní humidita: 10%~80% RH
Skladovací Humidita: 5%~90% RH
Certifikace: CE
Výkon napájení optimalizovat dle použitých zařízeních a jejich konfigurace.
